隨著越來越多的分布式光伏電站走進千家萬戶，電站所暴露出的問題也越來越多。
眾所周知，逆變器不僅是光伏電站的心臟，同時還是光伏電站的“眼睛”、“鼻子”和“耳朵”，既要負責將光伏組件的直流電轉換成交流電匯入電網，又要肩負對外反饋自身故障和電站其他信息的重任。若非具備針對常見故障的基本的判斷、分析及排查能力，則很容易出現問題。
為此，本文特從分布式電站中組串式逆變器的常見故障出發，提供一些歸類分析及問題排查方法，希望能對大家快速定位故障并減少發電損失提供幫助。
一、故障分類

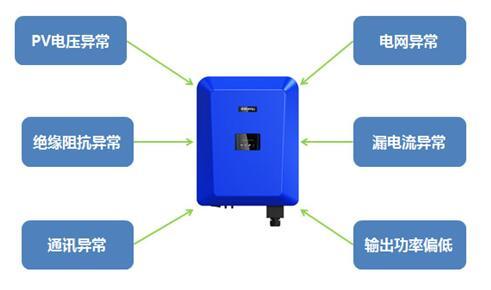

組串式逆變器對外反饋的常見故障可以歸納為六大類：PV電壓異常、電網異常、絕緣阻抗異常、漏電流異常、通訊異常、輸出功率偏低。其中，輸出功率偏低并不屬于故障，雖然它對用戶收益影響很大。也正因為這個原因，常有客戶針對該問題向逆變器廠家咨詢，質疑逆變器存在異常。在此，我們有必要做下分析。
二、故障分析及排查
主要從故障現象、引發故障的可能原因，以及故障解決辦法三方面進行解讀。
1. 電網異常
現象：
? 逆變器停機，并亮紅燈
? 顯示屏報告電網電壓過高/過低，電網頻率過高/過低，電網缺失，并顯示相應故障代碼
可能原因：
? 農村或偏遠地區等電網末端，電網很弱且不穩定
? 本地消納不足及線路阻抗大，導致電壓抬升
? 停電或交流配電，開關跳閘
解決辦法：
? 盡量將逆變器靠近并網點
? 加粗輸出電纜，或?qū)X線換成銅線，以降低線路阻抗
? 確認配電開關及漏保開關是否合上
? 實測逆變器輸出電壓是否正常
2. 漏電流異常
現象：
? 逆變器停機，并亮紅燈
? 顯示屏報告漏電流異常，并顯示相應故障代碼
可能原因：

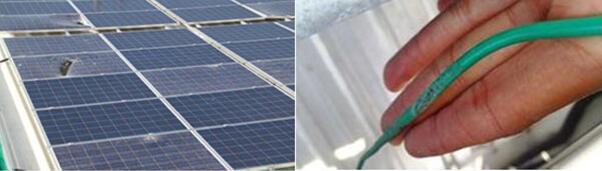

? 光伏組件絕緣破損
? 交、直流線纜絕緣破損
? 匯流箱、并網柜等絕緣破損
解決辦法：
? 檢查交、直流線纜及組件外觀有無明顯異常
? 采用排除法：分別交換逆變器、直流接線、交流接線，縮小范圍
3. 絕緣阻抗異常
現象：
? 逆變器亮紅燈，開不了機
? 顯示屏報告絕緣阻抗異常，并顯示相應故障代碼
可能原因：
? 組件、接線盒、交/直流電纜、逆變器、接線端子等存在對地短路或絕緣層破壞
? PV接線端子和交流接線外殼松動，導致進水
? 環境因素影響
解決辦法：
? 拔下逆變器所有輸入組串，并逐個接入單獨組串排查
? 斷開電網、逆變器，依次檢查各部件電線對地電阻

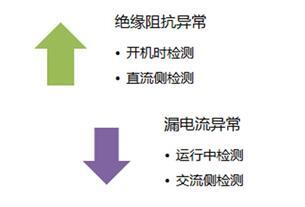

上述兩個故障具有一定的關聯性，如果是逆變器外部問題，絕緣阻抗異常和漏電流異常往往會同時發生；如為逆變器自身問題，則兩種告警多數時候不會同時出現。同時，這兩個故障檢測時間及檢測地點也不一樣，絕緣阻抗只在直流側逆變器開機前做檢測，而漏電流是在交流側逆變器運行過程中做檢測。
4. PV電壓異常
? 現象：
? 逆變器亮紅燈，開不了機
? 顯示屏報告PV電壓過高/過低，并顯示相應故障代碼
可能原因：
? 組件串聯數量設計不合理
? 弱光（清晨、黃昏等）時為正?，F(xiàn)象
? 非弱光時，組串內線路可能存在短路、開路等現象
? 逆變器采樣電路有問題
解決辦法：

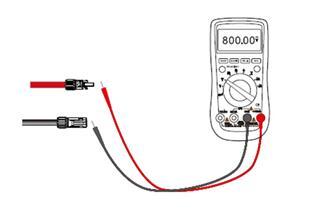

? 拔下逆變器輸入組串，實測電壓值
? 確認組件串聯數量是否合理
? 檢查組串接線是否存在短路、開路等現象

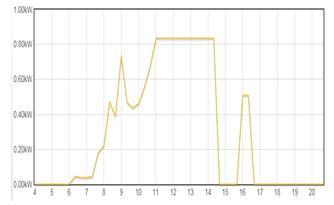

5. 逆變器輸出功率偏低
現象：
? 機器正常運行
? 晴天時，逆變器輸出功率明顯偏低
可能原因：
? 組件設計不合理：傾角、朝向、遮擋、失配等
? 組件自身問題：功率虛標、衰減不一致
? 直流線纜設計不合理：過長、偏細、鋁線等
? 逆變器降額運行（過溫、過壓等）
? 設定低于1的功率因素運行
解決辦法：
? 監控后臺或機器顯示屏，查看各MPPT電壓、組串電流，確保差異不超過5%
? 檢測每一塊組件（廠家、型號、功率、類型是否相同）
? 現場查看組件的安裝角度、朝向是否一致，是否有灰塵或樹木遮擋等
? 確認機器是否溫度過高（不通風、陽光直射、風扇壞）導致輸出降額
? 確認機器是否存在調峰降額的可能

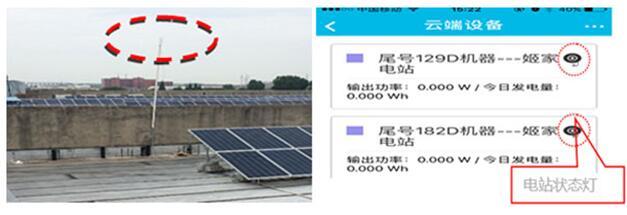

6. 通訊異常
現象：
? 通訊指示燈熄滅
? 通訊指示燈正常，APP上監測不到發電數據
? APP上電站工作狀態燈熄滅，數據不更新
可能原因：
? 通訊模塊安裝接觸不良
? 信號不好（Wifi/GPRS）
? 路由器問題：賬號密碼設置不對、欠費、過載等
? GPRS的SIM卡沒裝、接觸不良、欠費等
? 通訊線和電力線混在一起，走線受到干擾
解決辦法：
? 檢查通訊模塊跟逆變器連接是否正常，通訊指示燈是否工作正常
? 檢查通訊信號是否穩定
? 重啟路由器或重新插拔GPRS模塊
? 查看網線連接及數據采集器供電是否正常
? 廠家云服務器是否在維護或存在故障
逆變器作為整個光伏電站技術含量最高的設備，其本身的電力電子系統也非常復雜，非專業人員一般不能輕易應對現場可能發生的各種問題。鑒于此，逆變器的應用，需要專業團隊保駕護航。盛能杰科技，從2003年開始，便專注光伏逆變器的研發、生產、銷售、服務，已具備超過15年的技術積累。與此同時，得益于集團母公司“亞源科技股份有限公司”強大的供應鏈和生產制造實力，盛能杰在保證產品品質的同時，還使其技術人員掌握了深厚的專業知識，可全面確保逆變器應用問題的快速定位與解決。
